MAG-NEOⓇ シールミキサー

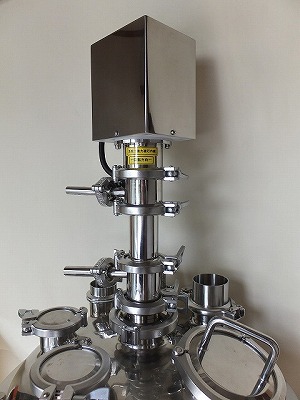

縦型撹拌機 RC型
  縦型撹拌機 RC型

容器の内側と外側に設置した磁石の力を利用して回転動力を伝えることで容器を密閉した状態で撹拌することが可能です。

縦型撹拌機RC型はタンク上部からの撹拌を行う装置です。 様々な撹拌条件に合わせ、最適な撹拌機を選定しご提案致します。 弊社で特許を取得した磁気回路(アキシャル型磁気カップリング)により、 複雑な構造が必要ないため、クリーンで安定した撹拌を提供致します。

撹拌目的
液体と液体の撹拌 ⇒ 均一混合等
液体と粉体の撹拌 ⇒ 粉体の溶解や沈殿防止、分散等
液体と気体の撹拌 ⇒ 気体の分散等
撹拌機の特徴
稼働時の特徴
貫通軸がなく容器の密閉性を保てるため、外部環境の影響を受けることなく撹拌することが可能です。また、容器内の環境が外部へ漏れることもありません。 そのため容器内のクリーン度を保つことができ、圧や真空に対しても漏れがありません。
消防法などによる防爆対応や腐食性の高い内容物への対応も可能です。接液・接ガス部へのPFAコーティングや耐圧防爆モーター、エアモーターを使用した撹拌機も製造可能です。
稼働以外の特徴
特殊な工具は不要で分解組立も容易なので簡単に手洗い洗浄ができ、サニタリー性を確保できます。 オプションとして分解・組立に便利な治具も準備しております。
駆動モーター部を取外して撹拌機と容器ごとオートクレーブ滅菌も可能です。
オプションで洗浄液用と蒸気滅菌用のポートを付属することでCIP(定置洗浄)/SIP(定置滅菌)が可能になります。

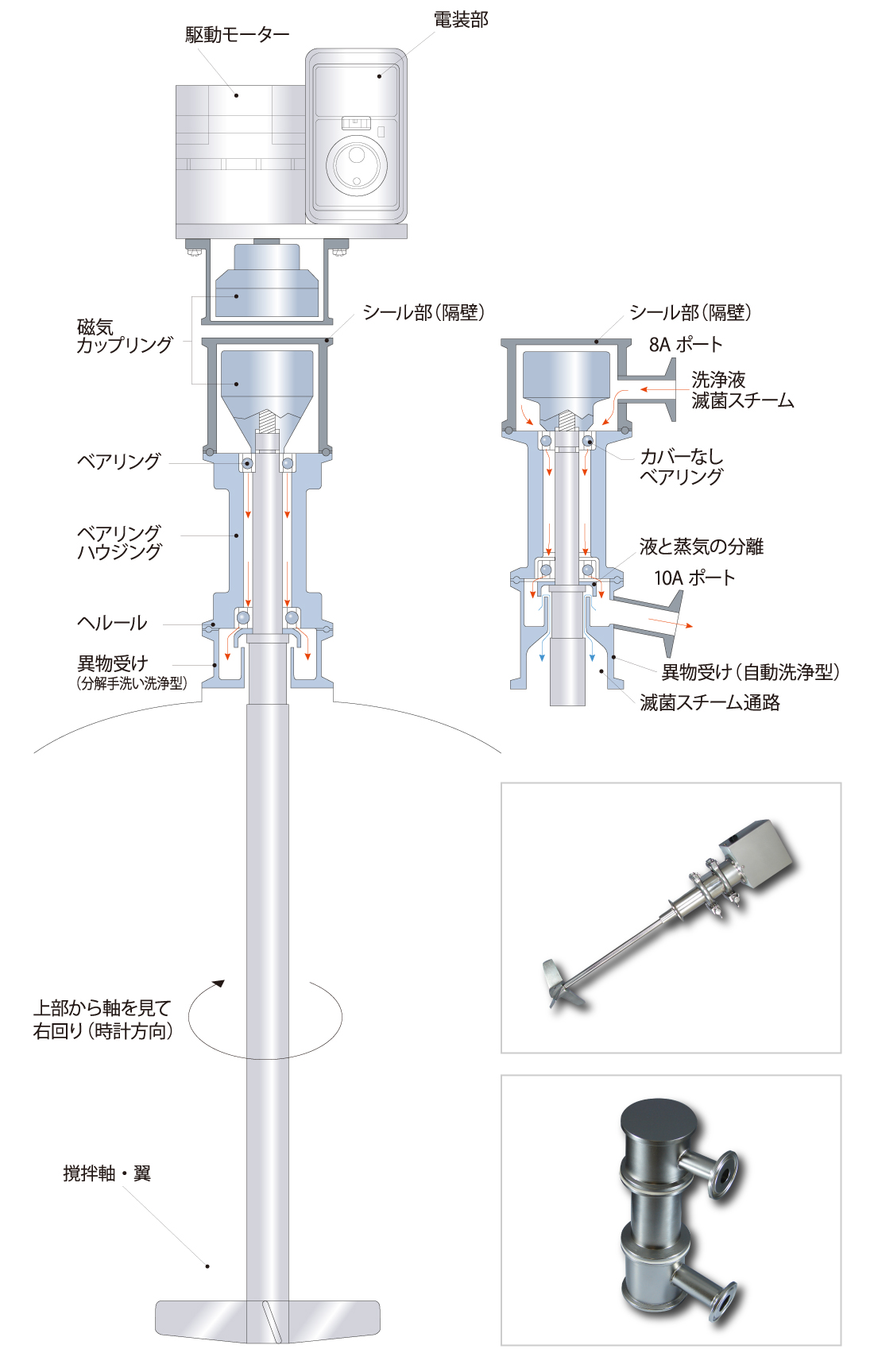

RC型の部品構成

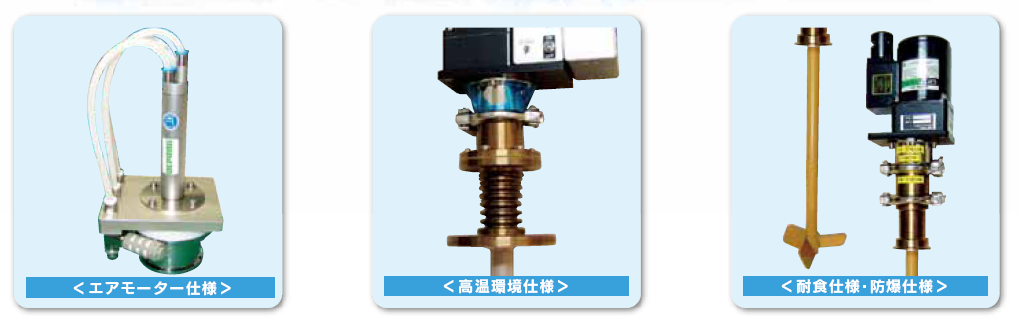

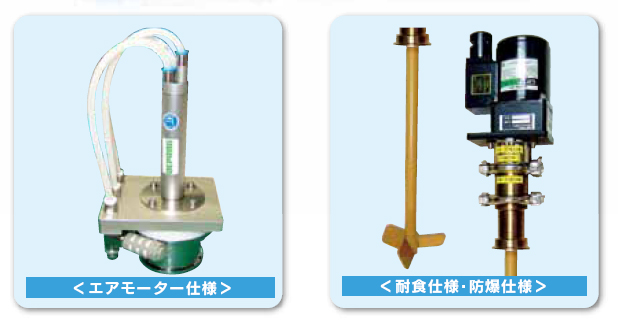

納入実績のあるさまざまな仕様
用途
医薬品・バイオ・半導体・化粧品関連などサニタリー性、クリーン度が要求される撹拌
オートクレーブ減菌を必要とする撹拌
CIP(定置洗浄)、SIP(定置減菌)を必要とする撹拌
真空脱泡を必要とする撹拌
高温、高圧、高真空タンクの液状または気体の撹拌
強酸、強アルカリ等、耐食性を必要とする撹拌
有機溶剤などの防爆性を必要とする撹拌
◎アキシャル型磁気カップリング
隔壁を介して磁気力で回転を伝える機構を「磁気カップリング」と言います。 このカップリングには「アキシャル型」と「ラジアル型」があり、マグネオでは「アキシャル型」を使用しております。「アキシャル型」は構造がシンプルで洗浄性が良いのですが、磁気同士の引き合う力が強いため、磁気結合を少し変えてスムーズに回転できるように独自で開発した「磁気カップリング」を使用しております。
